Modul 2. Percobaan 2 no 6
- Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan led biasa dan ubah besar sumber menjadi 3 volt
Asynchronous Binary Counter
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan
1. Rangkai rangkaian seperti gambar dibawah ini.
2. Variasikan switch pada rangkaian sesuai dengan kondisi yang ada pada jurnal.
3. Cek dan catat output yang terjadi melalui LED ke jurnal
4. Matikan power supply, lepaskan jumper CLK2 yang terhubung ke sumber clock, kemudian hubungkan QA dengan CLK2 pada masing masing counter dan ulangi langkah 2 dan 3
1. Hardware[kembali]
2. Rangkaian [kembali]

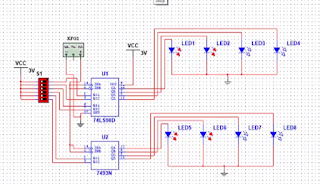

berikut ini adalah rangkaian untuk Asynchronous Binary Counter
