Modul 4. Percobaan 3

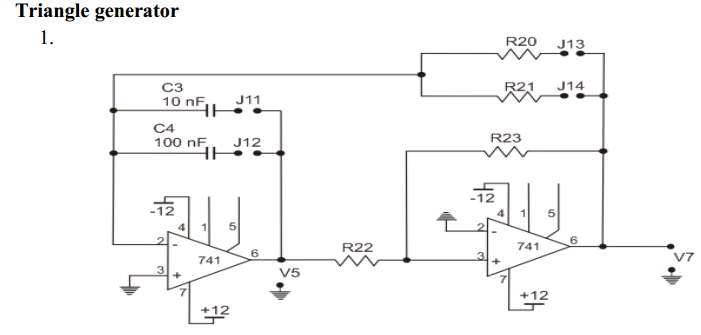

Triangle Generator
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan
2. Hubungkan probe chanel 1 osiloskop dengan V5 dan probe chanel 2 dengan V7
3. Hubungkan jamper sesuai dengan modul dan hidupkan power supply
4. Atur tampilan osiloskop sampai bentuk sinyal terlihat jelas
5. Tekan tombol cursor pada osiloskop dan atur posisi kursor a dan b pada 1 gelombang penuh
6. Catat frekuensi dan waktu 1 gelombang yang didapatkan serta simpan bentuk sinyalnya
1. Hardware [kembali]
2. Video [kembali]
Berikut adalah video percobaan triangle wave generator.

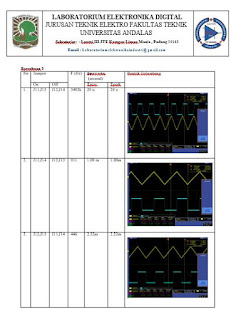

3. Jurnal [kembali]
4. Analisa [kembali]
Percobaan 3
1.jelaskan prinsip kerja rangkaian
Triangle Wave Generator atau Pembangkit Gelombang Segitiga umumnya terdiri dari 2 bagian utama. Bagian utama tersebut adalah rangkaian Non-Inverting schmitt triger oleh A1 dan rangkaian integrator yang dibangun oleh A2. Output rangkaian NonInverting schmitt triger pada Triangle Wave Generator atau Pembangkit Gelombang Segitiga ini berupa gelombang kotak yang digunakan untuk driver rangkaian integratorA2.
Rangkaian integrator yang diberi input gelombang kotak akan memberikan output berupa gelombang segitiga dan digunakan untuk umpan balik (feedback ke rangkaian Non-Inverting schmitt triger A1 pada rangkaian Triangular Wave Generator atau Pembangkit Gelombang Segitiga ini sehingga rangkaian NonInverting schmitt triger A1 akan memberikan input ke integrator lagi dan hal ini berulang terus.
1.jelaskan prinsip kerja rangkaian
Triangle Wave Generator atau Pembangkit Gelombang Segitiga umumnya terdiri dari 2 bagian utama. Bagian utama tersebut adalah rangkaian Non-Inverting schmitt triger oleh A1 dan rangkaian integrator yang dibangun oleh A2. Output rangkaian NonInverting schmitt triger pada Triangle Wave Generator atau Pembangkit Gelombang Segitiga ini berupa gelombang kotak yang digunakan untuk driver rangkaian integratorA2.
Rangkaian integrator yang diberi input gelombang kotak akan memberikan output berupa gelombang segitiga dan digunakan untuk umpan balik (feedback ke rangkaian Non-Inverting schmitt triger A1 pada rangkaian Triangular Wave Generator atau Pembangkit Gelombang Segitiga ini sehingga rangkaian NonInverting schmitt triger A1 akan memberikan input ke integrator lagi dan hal ini berulang terus.
sumber arus AC yang diberikan diubah oleh op-amp yang pertama menjadi gelombang berupa kotak yang dipengaruhi oleh karena adanya penggunaan kapasitor ,sehingga arus disimpan terlebih dahulu dan barulah dilepaskan , kemudian sinyal kotak ini diberikan ke integrator yang akan menjadikan gelombang berbentuk gergaji , hal ini dipengaruhi oleh tahanan yang digunakan pada rangkaian .
2.Apa pengaruh variasi on off pada rangkaian percobaan
Variasi on off pada jumper yang digukan untuk rangkaian akan mempengaruhi bagaimana penggunaan kapasitor dan penggunaan resistor pada rangkaian , ketika salah satu kapasitor atau resistor dalam keadaan on maka rangkaian pada bagian kapasitor maupun resistor yang menggunakan jumper tidak mengalami pembagian arus ,sedangkan ketika semua jumper dihubungkan maka rangkaian ini akan mengalami pembagian arus pada bagian kapasitor dan resistor yang menggunakan jumper tadi .
3.Analisa hasil yang didapat berdasarkan prinsip kerja rangkaian
Hasil yang didapat pada saat praktikum memang terlihat sama seperti prinsip kerja rangkaian triangular generator , keluaran dari Non-Inverting schmitt triger berupa gelombang yang tidak runcing dengan adanya bagian datar seperti clock tetapu memiliki waktu untuk melakukan perubahan dari nilai tegangan yang satu ke nilai tegangan yang lainnya . kemudian sinyal ini masuk ke op-amp berikutnya yaitu rangkaian integrator yang nantinya akan mengubah geombang yang sebelumnya sedikit kotak menjadi gelombang yang berbentuk gerigi atau runcing.
