Modul 2. Percobaan 5
Decoder BCD seven segment
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan

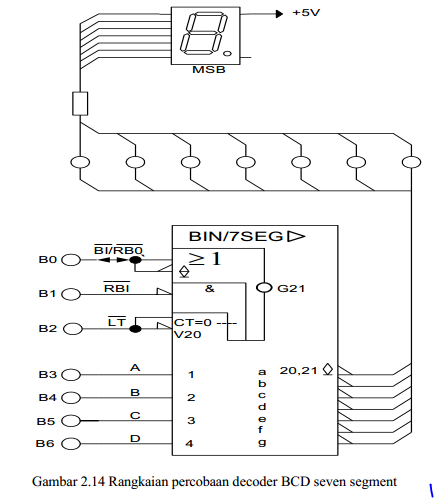

1. Buatlah rangkaian seperti pada rangkaian dibawah ini.
2. Variasikan switch B0 sampai B6 sesuai dengan jurnal cek output yang terjadi.
1 . jelaskan prinsip kerja ic
IC yang digunakan adalah ic 7446 yaitu ic decoder BCD ke sevent segment kommon anoda .IC ini akan melakukan ic ini memiliki input binary yaitu A,B,C, dan D dimana A adalah bit dengan nilai paling kecil dan berderet sampai pin D merupakan binary dengan nilai bit tertinggi . pin input lainnya adalah pin LT , Jalur LT (Lamp Test) yang berfungsi untuk menyalakan semua led pada penampil 7 segmen.sehingga ketika pin LT diberikan tegangan maka akan mengaktifkan semua keluaran pada decoder yang nantinya akan dapat menyalakan seven segment itu sendiri.kemudian ada pin RBI , Jalur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), sehingga masukan akan ditahan terlebih dahulu dan langsung di kodekan untuk menyalakan sevent segment .Dan pin input terakhir adalah RBO , Jalur RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output). Sehingga akan menyingkronkan antara input dan outut sehingga ketika masukan bernilai binary tertentu , maka angka yang sesuai dengan binary itu akan ditampilkan .IC ini memiliki 7 keluaran yang tiap pinnya akan dihubungkan dengan salah satu pin sevent segment yang bersesuaian , dengan adanya nilai keluaran yang diberikan oleh IC decoder maka IC akan menghidupkan sevent segment . IC 7446 akan aktif ketika masukan LT , RBI , dan RBO diberi tegangan atau diberi nilai 1 .
2. analisa output yang didapatkan
Output yang didapatkan bahwa ketika masukan LT bernilai 1 maka akan ada keluaran dari decoder menuju sevent segment , untuk RBI dan RBO akan menanggapi masukan dan memberikan keluaran nantinya , akan tetapi ketika pin RBO tidak diaktifkan maka IC juga tidak akan memberikan nilai terhadap sevent segment sehingga sevent segment mati . ketika pin LT , RBI , dan RBO diberi nilai 1 maka keluaran IC akan mengikuti nilai binary yang diasukan pada pin A, B , C , dan D . contohnya untuk masukan A=0, B=1, C=1, dan D=0 akan menampilkan angka 6 pada seven segment, lalu jika A=1, B=0, C=0, dan D=1 akan menampilkan angka 9 pada seven segment.
