Modul 3. Percobaan 2 no 1

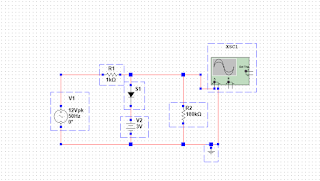

- Ganti resistor 1ok dengan resistor 100k, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k tersebut dengan memggunakan osiloskop !
Rangkaian Clipper
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan
Clipper pemotong atas dan Clipper pemotong bawah :

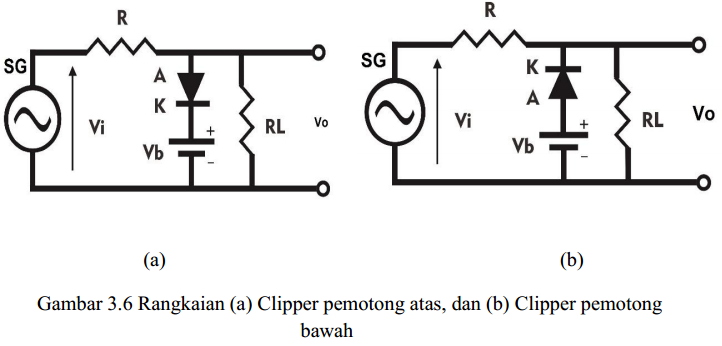

1. Rakitlah rangkaian seperti Gambar 3.6a dengan komponen-komponen diode 1N4004, R= 1kΩ, RL=10 kΩ dan baterai 3V, Sebelim dirakit ukurlah resistansi kedua resistor dan tegangan baterai dengan multimeter
dan catatlah hasilnya pada Jurnal. Gunakan sinyal terbentuk gelombang sinusoidal 12V peak-to-peak dari pembangkit sinyal SG dengan frekuensi 50 Hz sebagai sinyal masukan.
2. Amati sinyal masukan (vi) pada osiloskop melalui kanal CH1 dan sinyal keluarannya (vo) melalui CH2 serta gambarkan kedua sinyal tersebut pada kertas grafik millimeter. Jangan lupa , catat nilai Vmax dan Vmin beserta satuannya masing-masing.
dan catatlah hasilnya pada Jurnal. Gunakan sinyal terbentuk gelombang sinusoidal 12V peak-to-peak dari pembangkit sinyal SG dengan frekuensi 50 Hz sebagai sinyal masukan.
2. Amati sinyal masukan (vi) pada osiloskop melalui kanal CH1 dan sinyal keluarannya (vo) melalui CH2 serta gambarkan kedua sinyal tersebut pada kertas grafik millimeter. Jangan lupa , catat nilai Vmax dan Vmin beserta satuannya masing-masing.
1. Hardware
[kembali]
2. Rangkaian Simulasi [kembali]

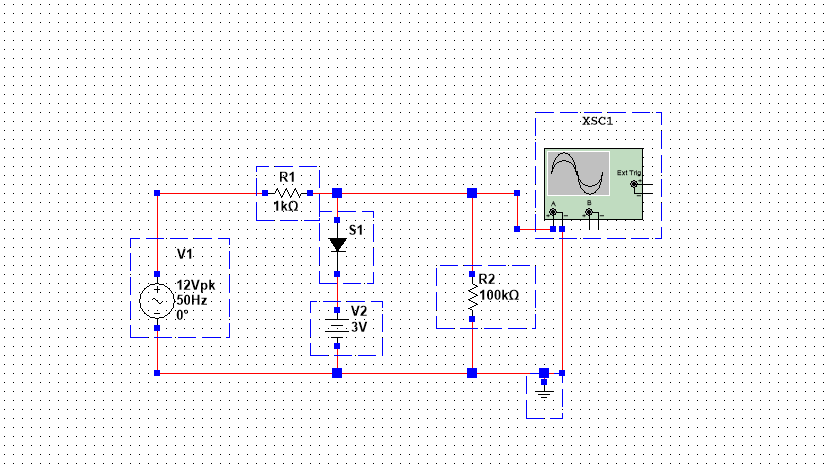

Berikut adalah gambar dari rangkaian.
